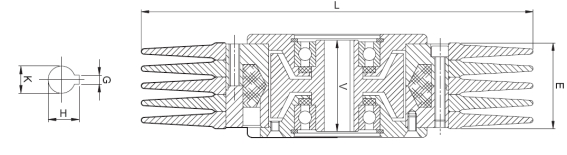

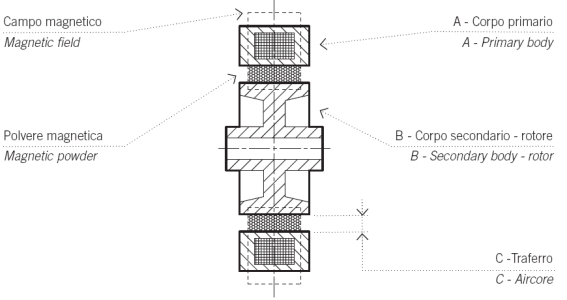

PRINCIPIO DI FUNZIONAMENTO

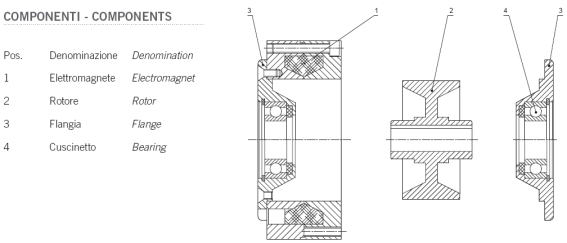

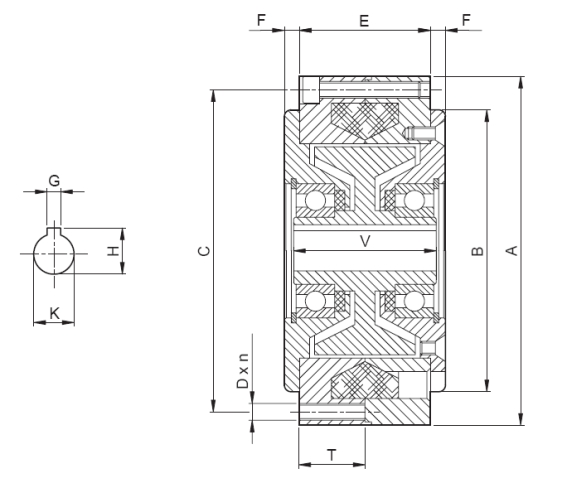

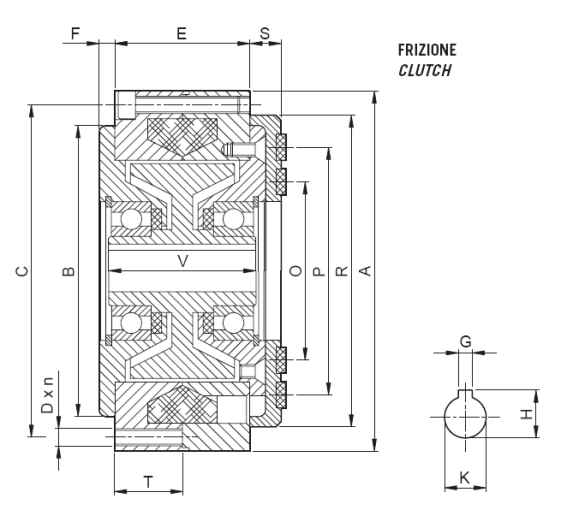

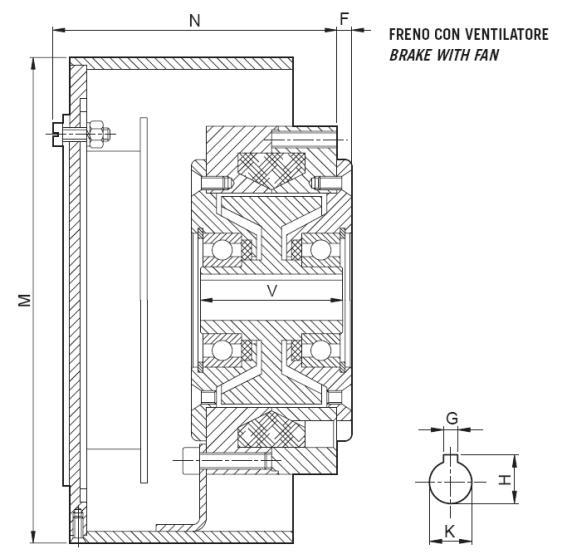

I principali componenti di un freno o frizione a polvere magnetica sono:



• Corpo primario (A) contenente l’avvolgimento induttore (bobina).

• Corpo secondario (B) o rotore.

I due corpi sono montati coassialmente distanziati da traferro (C).

Il traferro è riempito di particelle magnetiche (polvere).

Alimentando con una corrente continua il corpo primario, si concatena un campo magnetico che provoca l’addensamento (solidifi cazione) della polvere nel traferro, producendo una coppia resistente tra i due corpi (A e B).

Questa coppia è direttamente proporzionale all’intensità di corrente che alimenta l’avvolgimento induttore del campo magnetico.



NORME DI MONTAGGIO E MANUTENZIONE



• I freni/frizioni a polvere magnetica vanno montati con l’asse

dell’albero in orizzontale, è ammessa un’inclinazione non superiore

a 15°.

• Velocità max di rotazione fi no alla grandezza P120 è pari a 3000

rpm. Per il modello P170 è ammessa la velocità di 3000 rpm con

equilibratura dinamica.

• La temperatura di esercizio non deve superare 100°C.

• Se dopo l’uso prolungato, il valore di coppia diminuisce, si consiglia

di aumentare la corrente di eccitazione del campo magnetico.

Qualora ciò non fosse sufficiente, si dovrà procedere alla

sostituzione della polvere esausta.



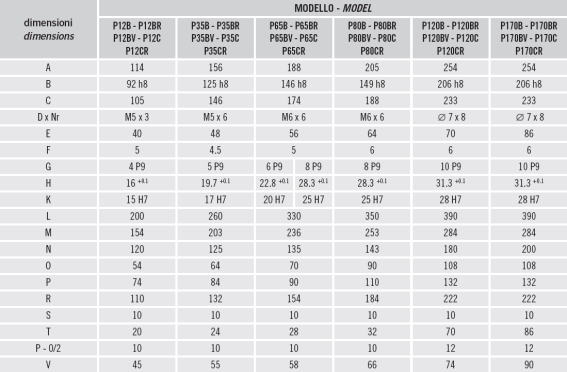

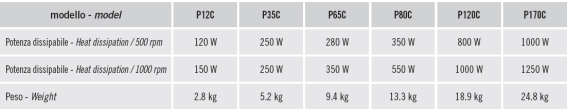

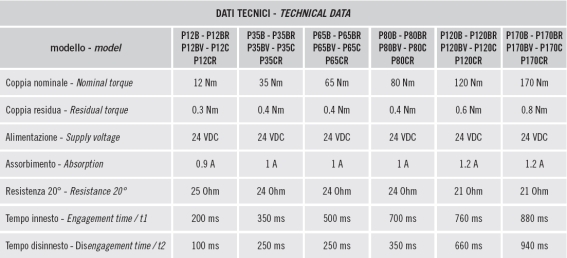

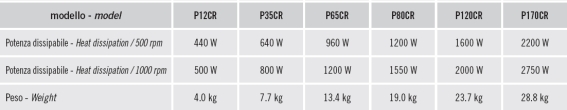

INTERPRETAZIONE CODICE DENOMINAZIONE



Il codice di denominazione dei freno e frizioni a polvere magnetica è composto da tre parti principali:



-La prima parte del codice indica la grandezza del freno oppure della frizione (P12,P35,P65,P80,P120,P170).



-La seconda parte indica se il prodotto è un freno,che sarà indicato dalla lettera "B",oppure una frizione indicato dalla lettera "C".

DESCRIZIONE TECNICA

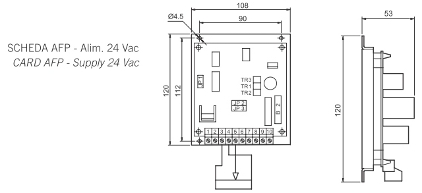

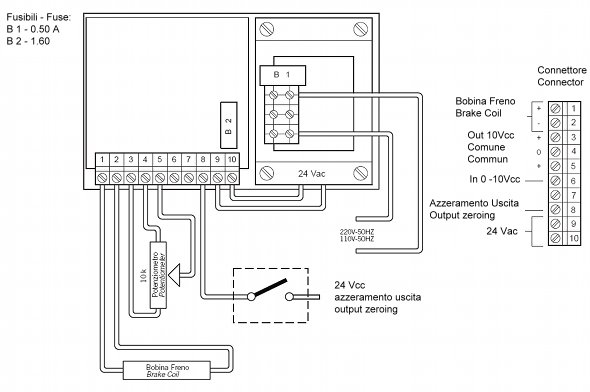

La scheda AFP è un regolatore con uscita in PWM ad anello chiuso

di corrente.

• TR1 = Limitatore di corrente massima

• TR2 = Regolazione di zero

• TR3 = Azione derivativa inseribile con ponticello JP3

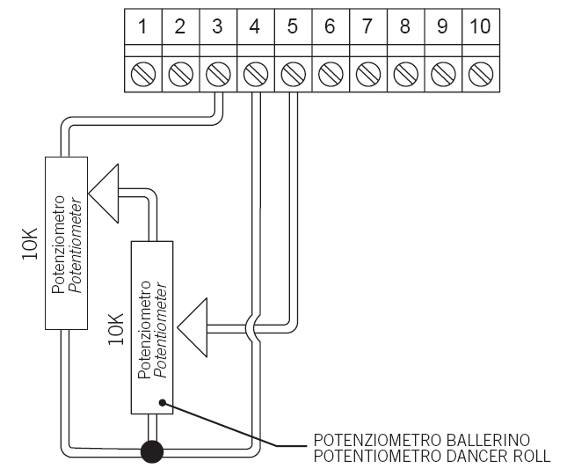

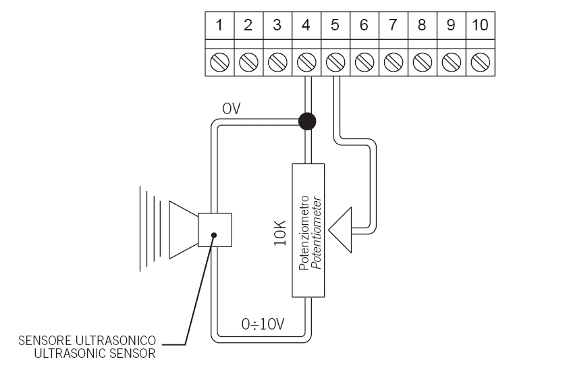

Segnale di regolazione in ingresso in tensione 0 ÷ 10 Vcc, oppure da

potenziometro 10 K.

Per azzerrare l’uscita portare 24Vcc sul morsetto 8.

Sul morsetto 6 è disponibile una tensione di 24Vcc per eventuale

segnalazioni di scheda alimentata.

La scheda è corredata di due led per la segnalazione dello stato di

alimentazione:

Led verde acceso = Scheda in tensione

Led rosso acceso = fusibile interrotto.



ESECUZIONI DISPONIBILI



AFP Scheda

AFP/1 Scheda + potenziometro 10K

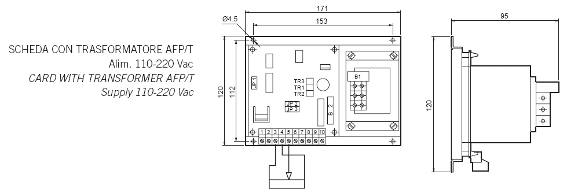

AFP/T Scheda con trasformatore

AFP/T/1 Scheda con trasformatore + potenziometro 10K
